今天给大家带来一颗RS485 通讯神器——TK13487

它更大的亮点：自带 AutoDirection 自动方向控制，不用单片机 IO 控制 DE/RE 收发切换，

彻底解决传统 485“方向脚延时、时序难配” 的痛点。同时支持 ±15kV ESD、热插拔、128 节点

，非常适合工业、电表、隔离 485 等场景。

本文基于官方 datasheet，把芯片核心参数、自动方向原理、外围计算、PCB 避坑一次性讲透，

原理图就能稳定跑。

一、芯片核心定位：TK13487 是什么？

TK13487是特克股份推出的5V、半双工、自动方向 RS485/RS422 收发器，SOP-8 封装，完美

兼容 TIA/EIA-485 标准。

一句话核心亮点

自动方向控制 AutoDirection：DI 自动判断收发，无需 DE/RE 引脚

±15kV ESD（A/B 脚），工业抗静电拉满

热插拔 Hot‑Swap ：上电 / 插板不干扰总线

1/4 单位负载：一条总线挂128 个节点

压摆率限制：低 EMI、抗反射，更高500kbps

低功耗关断：SHDN 拉低仅10μA电流

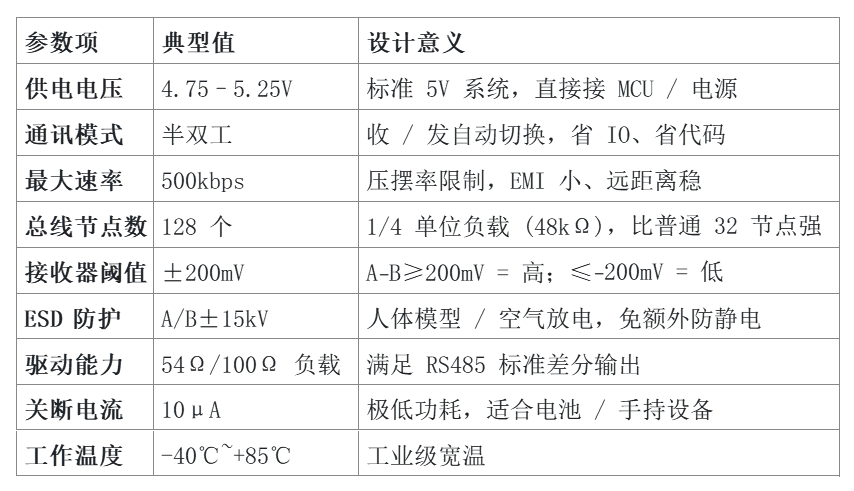

二、必须吃透的核心参数

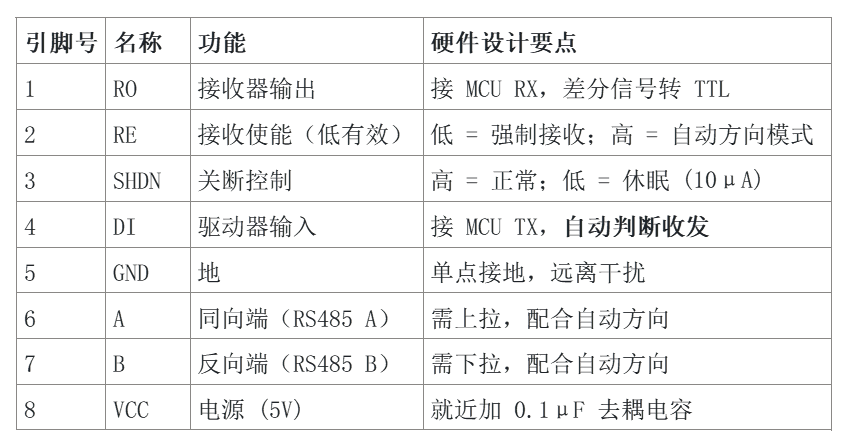

三、引脚功能速查（8 脚全讲清）

TK13487为SOP‑8 封装，无传统 DE 脚，靠内部状态机自动方向：

四、核心黑科技：AutoDirection 自动方向原理

传统 RS485（如 MAX485）必须用DE/RE 两个脚控制收发，代码要延时，极易发不出、

收不到、总线冲突。

TK13487 靠内部状态机 + 专用比较器，只通过 DI 脚自动判断：

DI = 低 → 强制驱动总线（发送 0）

DI 由低变高 → 短暂驱动后关闭驱动，由外部上下拉电阻保持总线空闲态 (A−B>200mV)

总线被其他节点拉低 → 自动切接收，RO 输出数据

真正做到：硬件自动收发，单片机只管发数据、收数据，不用管方向脚！

五、最稳经典电路：5V 自动方向 RS485

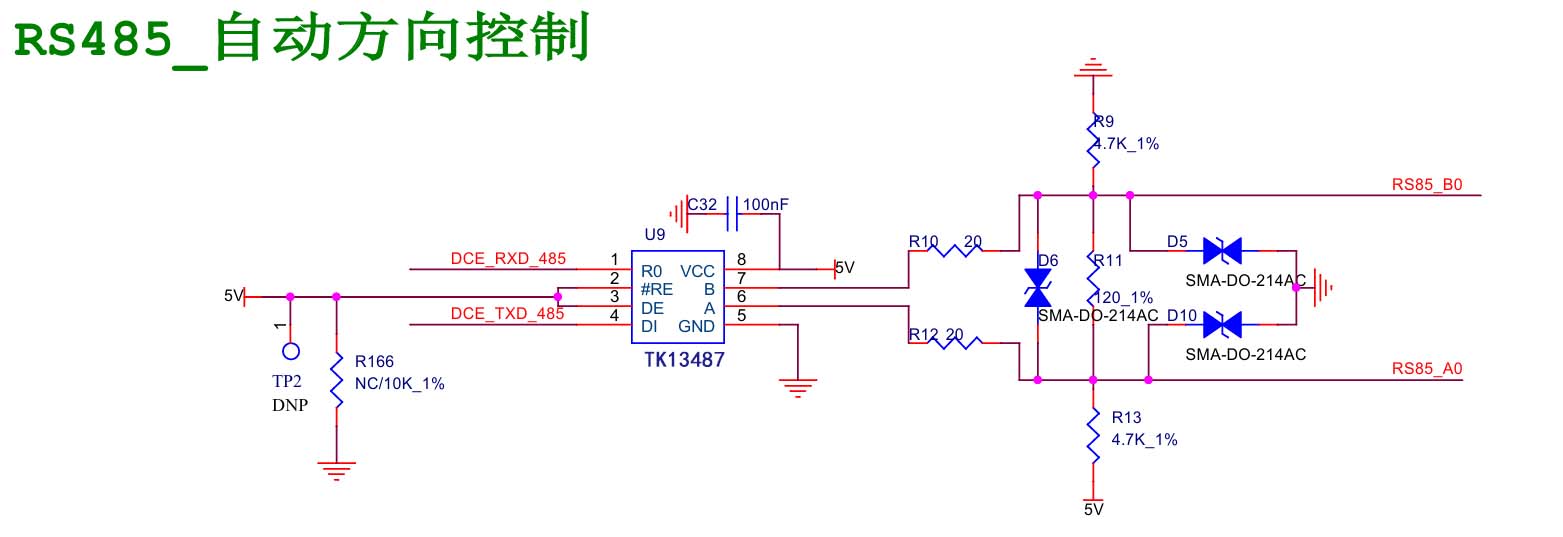

完整原理图（工业级）

外围器件选型 + 计算依据

（1）电源去耦

C=0.1μF 陶瓷电容，X7R

要求：紧靠 VCC (8)-GND (5)，引线 < 2mm

作用：滤除开关噪声，防止芯片误动作

（2）自动方向必备：上下拉电阻

规格书明确：必须给 A 上拉、B 下拉，保证空闲态 A−B>200mV。

A 上拉：4.7kΩ → 5V

B 下拉：4.7kΩ → GND

计算依据：

标准 RS485 阈值200mV，4.7kΩ 在总线上能可靠建立A−B≥300mV空闲电平，满足自动方向

与失效保护。

（3）终端匹配电阻（长线必加）

RS485 特征阻抗 =120Ω

位置：总线两端各加 1 颗 120Ω

作用：抑制信号反射，长距离不丢码

经验：>5 米必须加；<1 米可省略

（4）总线保护

PTC 自恢复保险丝：串联 A/B，防短路 / 过流

TVS 管：并联 A/B，RS485 专用 ±15kV ESD

作用：浪涌 / 静电先经保护，再进芯片

（5）RE 引脚接法（自动方向关键）

RE 接 5V (高电平) → 开启AutoDirection 自动模式

RE 接 GND → 强制接收，禁用自动方向

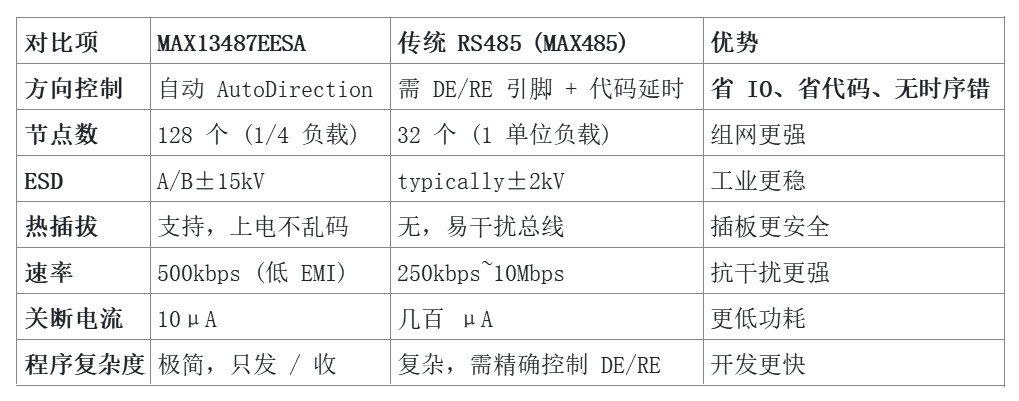

六、TK13487 vs 传统 RS485（MAX485/MAX3485）

结论

追求简单、稳定、少代码、省 IO → 闭眼选TK13487

追求超高速 (>2Mbps) → 选 MAX13488E（同系列无压摆率，16Mbps）

七、设计必看：关键参数与避坑要点

自动方向必须满足 2 个条件

RE 必须接高电平 (5V)

A 必须上拉、B 必须下拉

缺一不可，否则自动方向失效，总线乱码。

节点数计算（多机通信）

标准 RS485：1 单位负载 = 12kΩ，最多 32 节点MAX13487E：1/4 单位负载 = 48kΩ

更大节点数 = 32×4=128 个

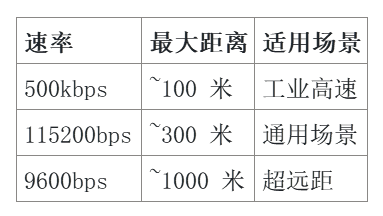

速率与距离（实战经验）

八、PCB Layout 黄金 4 条（RS485 必看）

1、去耦电容紧靠 VCC-GND，引线越短越好

2、A/B 差分线等长、平行、短，远离开关电源、时钟线

3、保护器件 (PTC/TVS) 靠近接口端子，浪涌先防护再进芯片

4、数字地与总线地单点共地，避免地环路干扰

九、适用场景

工业控制、PLC 、变频器 RS485 通讯

智能电表、水表、燃气表（热插拔 + 高 ESD）

隔离 RS485（自动方向省光 耦，简化电路）

电池供电低功耗 485 设备

多节点组网（128 节点）

十、总结：为什么 TK13487？

✅ 自动方向，不用 DE/RE，单片机省 IO、省代码、不翻车

✅ ±15kV ESD + 热插拔，工业环境稳如狗

✅ 128 节点，多机通信无压力

✅ 压摆率限制，低 EMI、抗反射、远距离不丢码

✅ SOP‑8 小封装，兼容传统 485 布局，直接替换

做5V 自动方向 RS485，这颗芯片是真正的懒人神器、稳定。
