1、前言
在工业串口通信开发中，RS485总线凭借布线简单、抗干扰强、远距离传输的优势，广泛应用于智能仪表、采集终端、工控设备、楼宇自控等场景。传统485电路需要单独MCU IO控制DE/RE收发引脚，占用单片机资源且增加编程复杂度。TK3485作为国产低功耗RS485收发器，常搭配硬件自动收发电路使用，无需额外IO控制方向，简化硬件设计、降低开发难度。本文结合实测电路，详解TK3485自动收发原理、终端电阻作用、波特率适配问题以及工程整改方案。
2、TK3485自动收发电路工作原理

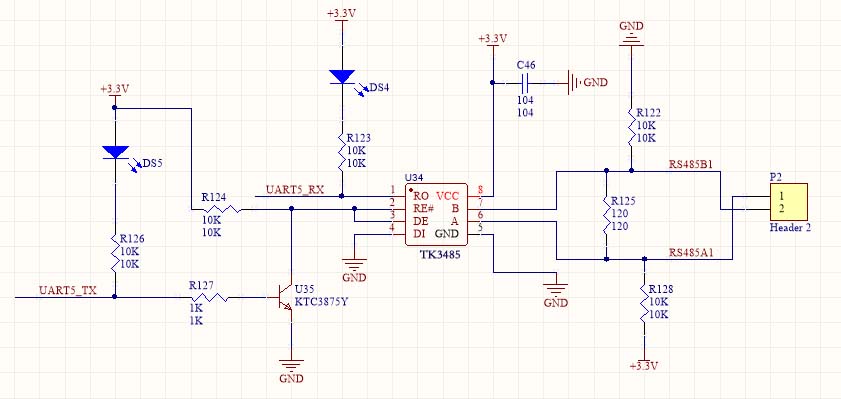

TK3485自动收发电路采用分立元件逻辑，利用串口TXD电平自动控制芯片DE、RE方向引脚，无需单片机程序干预收发切换。空闲状态下，TXD保持高电平，芯片默认处于接收模式，实时监听总线数据；当发送数据时，TXD拉低产生起始位，电路自动切换为发送模式，将逻辑电平转为差分信号；数据发送完成后，TXD回归高电平，芯片自动切回接收状态。
该电路更大优势：节省MCU IO资源、代码无需写方向切换逻辑、电路简洁、成本低廉，非常适合资源紧缺的单片机项目、小型采集设备以及简易Modbus通讯设备。
3、终端电阻R125功能解析
3.1 电阻作用
在TK3485标准应用电路中，总线AB之间并联一颗120Ω终端电阻（R125）。终端电阻匹配总线特性阻抗，主要用于抑制高频通讯下的信号回波反射，减少波形震荡、信号畸变，保障长线、高速传输的信号完整性。
3.2 电阻取舍判定（工程重点）
很多工程师调试遇到收发乱码、数据卡顿、接收异常，大概率是终端电阻使用不当。结合实测经验总结：
保留R125：总线长度＞10米、高速波特率、多节点组网、电磁干扰强环境；
建议拆除R125：短距离布线、单机通讯、低速波特率、自动收发电路。
自动收发电路本身存在切换延迟，若短距离强行保留终端电阻，容易造成总线电平回弹异常，加重芯片负载，导致接收抖动、误码。
4、实测问题：高速波特率长时间通讯丢包
4.1 现场故障现象
本次基于TK3485自动收发电路实测：在115200bps高速波特率下，短时间通讯正常，连续长时间透传数据会出现数据丢失、字节错乱、校验失败；将波特率降低至9600bps后，通讯持续稳定，无丢包、无乱码。
4.2 故障根本原因
1、自动收发电路依靠三极管、阻容元件实现电平翻转，硬件本身存在微小切换延时；
2、115200bps时序紧凑，高低电平保持时间极短，电路切换滞后容易截断末尾字节；
3、总线静态电流叠加，长时间高速收发导致总线电平钳位异常，累积误码；
4、搭配终端电阻时，总线负载加重，进一步放大高速通讯不稳定性。
5、TK3485自动收发电路工程适配建议
5.1 硬件整改建议
1、短距离（10米以内）自动收发电路：建议拆除120Ω终端电阻R125，降低总线负载，减少电平震荡；
2、长距离工业布线：保留终端电阻，同时改用IO手动控制收发，不建议使用自动电路；
3、AB总线增加稳压二极管、限流电阻，提升ESD抗干扰能力，契合TK3485工业防护特性。
5.2 波特率选型规范
1、自动收发电路：优先选用 2400~9600bps，长时间通讯稳定不丢包；
2、尽量避免长期使用115200bps及以上波特率，仅适合临时调试、短时间透传；
3、多节点组网、轮询设备，统一降低波特率，提升总线容错率。
6、TK3485芯片产品优势
TK3485是TTSEMI特克电子推出的工业级半双工RS485收发器，兼容MAX3485、SP3485引脚，支持3.3V~5.5V宽电压供电，内置±15kV ESD静电防护、总线短路保护。芯片静态功耗低、温漂小、抗干扰能力优异，适配自动收发硬件电路，广泛用于采集模块、智能家居、工控下位机、物联网串口设备，是工业485国产化高性价比替代方案。
7、总结
TK3485自动收发电路简化了硬件开发与软件编程，但存在高速时序适配短板。工程应用中需区分布线距离、通讯时长合理取舍终端电阻，优先选用低速波特率保障稳定性。合理搭配硬件电路+波特率匹配，才能更大化发挥TK3485低功耗、高防护、高兼容的产品特性，实现长期稳定的工业串口通信。
